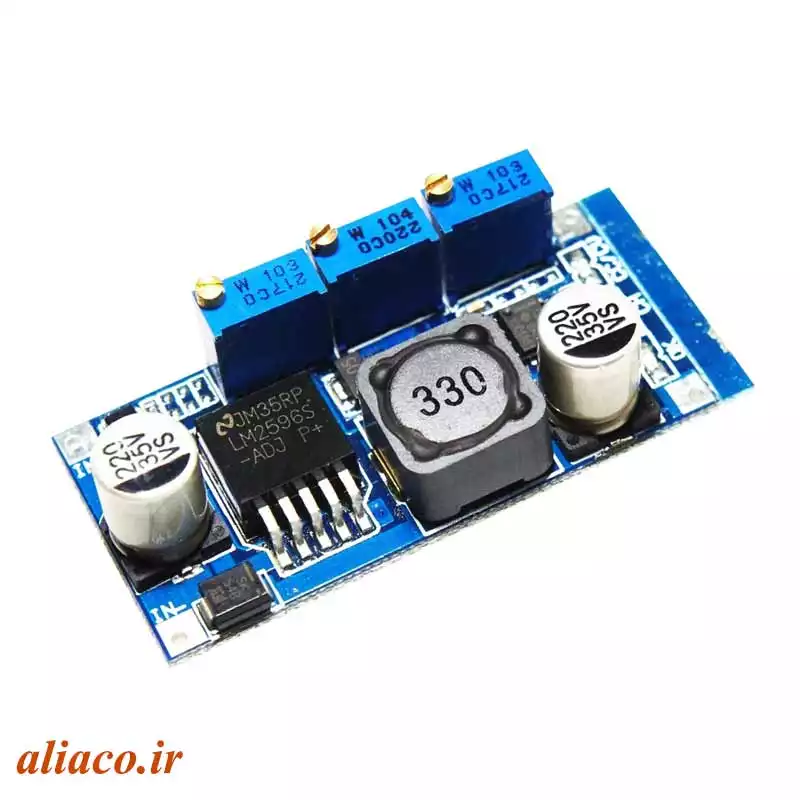

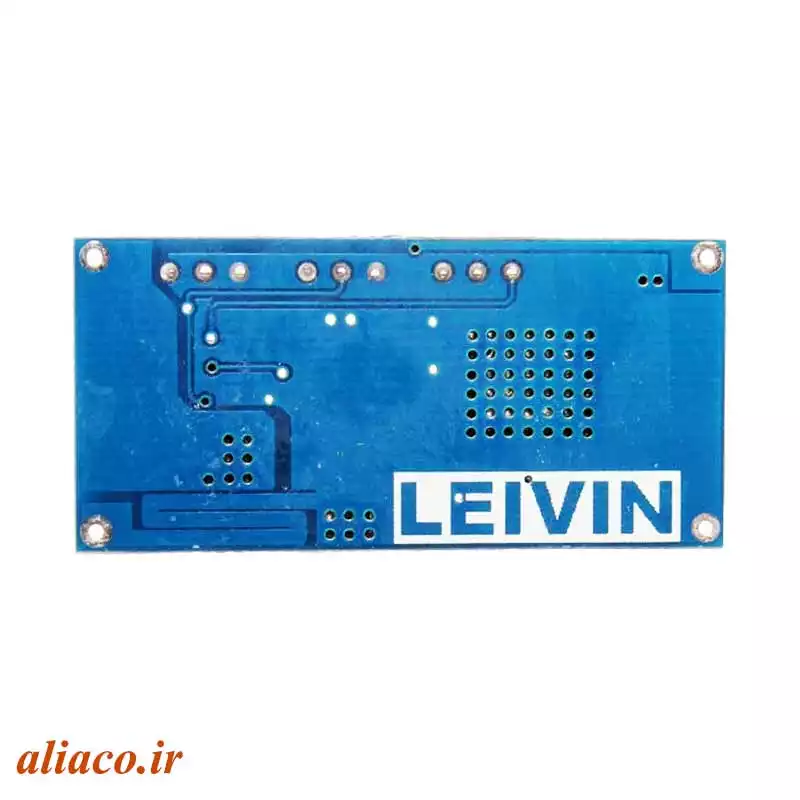

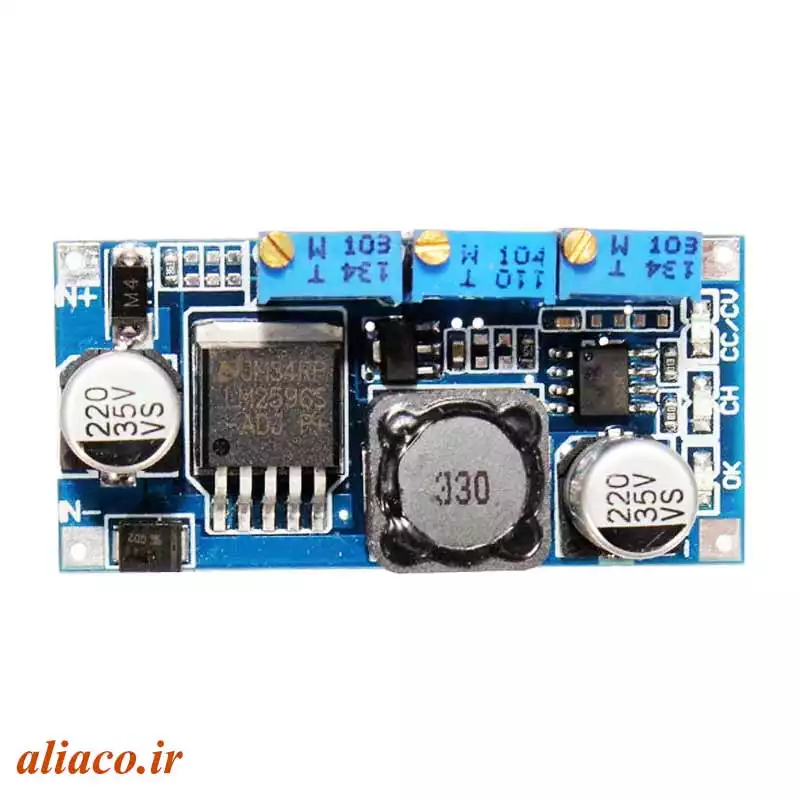

ماژول LM2596 با کنترل جریان
این ماژول یک مبدل ولتاژ BUCK است که ولتاژ ورودی ۷ تا ۳۵ ولت را به ولتاژ ۱٫۲۵ تا ۳۰ ولت تبدیل می کند
ولتاژ ورودی باید حداقل ۱٫۵ ولت از ولتاژ خروجی بیشتر باشد
توانایی تنظیم جریان خروجی بین ۰ تا ۳ آمپر توسط مولتی ترن
دارای محافظت در برابر اتصال کوتاه (جریان را روی مقدار ثابت تنظیم شده توسط مولتی ترن نگه می دارد)
مجهز به سه مولتی ترن برای تنظیم ولتاژ خروجی، جریان شارژ LED و جریان خروجی است
دارای سه LED نشانگر ولتاژ خروجی ، حالت شارژ کامل و جریان خروجی ثابت است.
توان خروجی ۱۵ وات برای بیشتر از ۱۵ وات نیاز به افزودن هیت سینک است.
دارای بازده ۹۲% که در جریان ثابت ۳ آمپرهرچه ولتاژ خروجی بیشتر باشد راندمان بیشتر می شود
دارای LED نشانگر جریان ثابت که جریان این LED 0.1 جریان ثابت تنظیم شده توسط مولتی ترن است به طور مثال اگر جریان ثابت ۲ آمپر تنظیم شود جریان عبوری از LED0.2 آمپر است تا LED روشن شود.
SPECIFICATION:
Output current: 0-3A, 3A maximum
Operating temperature: industrial grade (-40 ° C to 85 ° C) (ambient temperature exceeds 40 degrees, please reduce power usage, or enhance heat dissipation)
Full load temperature rise: 45 ° C
No-load current: typical 10mA (12V to 4.2V)
Load adjustment rate: ±۱%
Voltage regulation rate: ±۰٫۵%
Dynamic response speed: 5% 200uS
constant current cc indicator light red,
charging indicator light red,
full-charged indicator light blue
مشخصات ماژول LM2596 با کنترل جریان
جریان خروجی:۰ تا ۳ آمپر،حداکثر ۳ آمپر
دمای کار: درجه صنعتی (۴۰-درجه سانتیگراد تا ۸۵ درجه سانتیگراد) (وقتی دمای محیط بیش از ۴۰ درجه است ،هیت سینک اضافه شود)
افزایش دمای کامل بار: ۴۵ درجه سانتی گراد
جریان بدون بار: معمولا ۱۰ میلی آمپر(۴٫۲ تا ۱۲ ولت)
نرخ تنظیم بار: ۱ %±
میزان تنظیم ولتاژ: %۰٫۵ ±
سرعت پاسخ: ۲۰۰ میلی ثانیه
LED نشانگر جریان ثابت قرمز نشانگر شارژ قرمز نشانگر شارژ کامل آبی
